Staubfilter Dustcommander

1) Kurzbeschreibung
Robuster Zyklon-Vorabscheider für Werkstatt und Industrie. Trennte Späne und Staub bereits vor dem Sauger ab, schützt den Filter und steigert die Saug­leistung über längere Zeit.

2) Produktinformationen

• Einsatzbereiche: Holz- & Metallbearbeitung, CNC/3D-Druckumfeld, Baustelle, Renovierung, allgemeine Absaugtechnik

• Funktion: Zyklon trennt schwere Partikel in einen Sammelbehälter; nur Restluft gelangt zum Sauger/Filter

• Vorteile: deutlich weniger Filterreinigung, konstantere Luftmenge, längere Standzeiten von Sauger & Beutel

• Anschluss: für gängige 50-mm Schläuche (Außenmaß Stutzen ~56 mm → ideal mit Schlauchschelle)

• Montage: vertikal, zwischen Maschine und Sauger; Zyklonkopf auf Deckel/Platte verschrauben, darunter Sammeltonne/Eimer

3) Größe & Maße

• Gesamthöhe: ca. 325 mm

• Unterer Flansch (Fuß): Ø 110 mm

• Einlass (seitlich): Stutzen Ø 50 mm, Außendurchmesser am Kragen ca. 56 mm

• Auslass (oben): Stutzen Ø 50 mm, Außendurchmesser am Kragen ca. 56 mm

• Montageflansch (weiß, Abdeckung/Adapter): Ø 95 mm, 4 × Ø 5,5 mm Bohrungen

4) Produktdetails

• Bauart: Zyklon mit obenliegendem Auslass, zylindro-konische Form für hohe Trennwirkung

• Material: schlagfester Kunststoff (z. B. ABS/PP), antikorrosiv, leicht zu reinigen

• Betrieb: optimal mit luftdichtem Sammelbehälter; transparente Saugschläuche erleichtern Sichtkontrolle

• Kompatibilität: mit Industriestaubsaugern, Absauganlagen und Werkstatt-Saugern; ideal für 50-mm Schlauchsysteme

• Wartung: bei Bedarf Innenraum und Stutzen von Anhaftungen befreien; Dichtungen prüfen

5) Besonderheiten

• Hoher Abscheidegrad bei Spänen, Granulaten und grobem Staub → Filter hält deutlich länger sauber

• Kompakte Bauform → passt auf Eimer-, Tonne- oder Kisten-Deckel

• Zubehör im Lieferumfang (siehe unten) ermöglicht sofortige Montage

Lieferumfang (inkl. Zubehör, Schrauben & Schlauchschellen)

• 1× Zyklon "Dustcommander"

• 1× Montageflansch/Adapter Ø 95 mm mit 4 × Ø 5,5 mm Befestigungsbohrungen

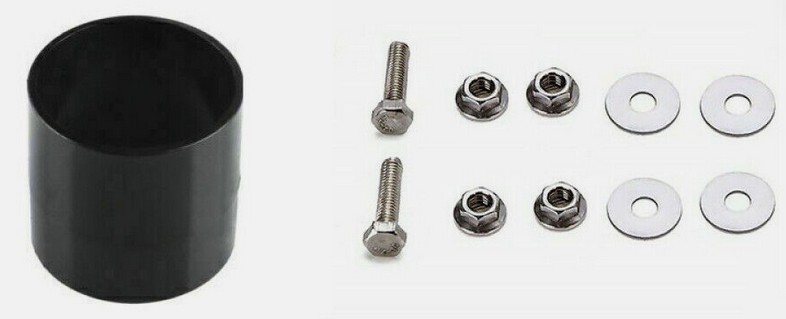

• 1× Schraubensatz zur Befestigung auf Deckel/Platte (passend für die 5,5-mm Bohrungen)

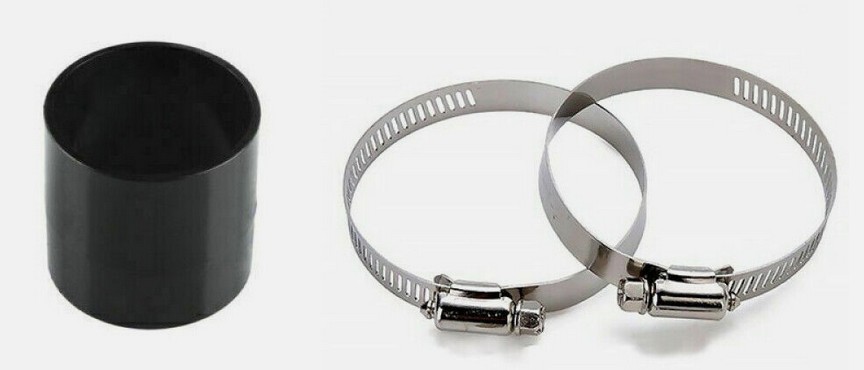

• 2× Schlauchschellen für 50-mm Schläuche (Spannbereich passend zu Ø ~56 mm Stutzen)

• Kurzanleitung mit Montagehinweisen & Dichtungstipps

Einbau- & Anwendungshinweise

• Deckel/Platte plan & luftdicht montieren (Dichtband oder PU-Dichtung empfohlen).

• Strömungsrichtung beachten: seitlicher Einlass = von Maschine, oberer Auslass = zum Sauger.

• Kurze, glatte Schlauchwege und sanfte Radien verbessern die Trennleistung.

• Für sehr feine Stäube (z. B. mineralischer Feinstaub) weiterhin geeignete Nachfilter verwenden.
