Single-Point Wägezelle C3 – 100 kg, IP65

Wägezelle – Varianten & Individualisierung

Passend zu jeder Anforderung bieten wir konfigurierbare Optionen:

• Nennlasten: von 5 kg bis >1 000 kg (Single-Point, Shear-Beam, S-Type etc.)

• Genauigkeitsklassen: C3/C4/C6 (OIML), eichfähig; gepaarte Sets möglich

• Material: Aluminium, Edelstahl, hermetisch verschweißt; IP65–IP68/IP69K

• Elektrik: 4- oder 6-Leiter, Kabellängen, Stecker/Box, integrierter Verstärker (mV/V, 4–20 mA, 0–10 V, CAN/IO-Link)

• Mechanik: alternative Bohrbilder, Distanzstücke, Lastknöpfe, Pendellager, Stoßschutz

• Zulassungen: OIML/NAWI, ATEX/IECEx für Ex-Bereiche

• Plattformgröße/Eckenlast: Auswahl je nach Abmessung und Lastfall (wir beraten)
  Schick uns Plattformmaß, Zielauflösung und Umgebungsbedingungen – wir konfigurieren die passende Wägezelle inkl. Zubehör.

Kurzbeschreibung
Robuste Single-Point Wägezelle aus Aluminium, eichfähig nach OIML R60 (C3) bis 3000 d. Ideal für Plattform-, Tisch- und Paketwaagen. Vergossenes Mess­element (IP65), kompensierter Eckenlastfehler bis Plattformgröße 600 × 800 mm – für präzise Ergebnisse auch bei außermittiger Beladung.

Highlights & Vorteile

• C3-Genauigkeit

• Nennlasten: 100kg

• Eckenlastkompensation für 600 × 800 mm Plattformen

• Vergossenes Mess­element, Schutzart IP65 – staubdicht & strahlwassergeschützt

• Stabil & kompatibel: gängige Abmessungen, kompatibel mit vielen Herstellern

Technische Daten (Auszug)

• Genauigkeitsklasse: C3

• Nennkennwert (Cn): 2,0 mV/V · Nullabgleich: ±0,2 % v. Cn

• Mindestvorlast (Emin): 0 % · Grenzlast (EL): 150 % Emax

• Bruchlast (Ed): 300 % Emax

• Speisespannung: empfohlen 5–12 V, max. 15 V

• Eingangswiderstand (RLC): 404 ± 10 Ω · Ausgangswiderstand (RO): 350 ± 3 Ω

• Isolationswiderstand: ≥ 2.000 MΩ

• Werkstoff: Aluminium · Schutzart: IP65

• Kabellänge: ca. 5m

• Betriebstemperatur (BT): −10 … +40 °C

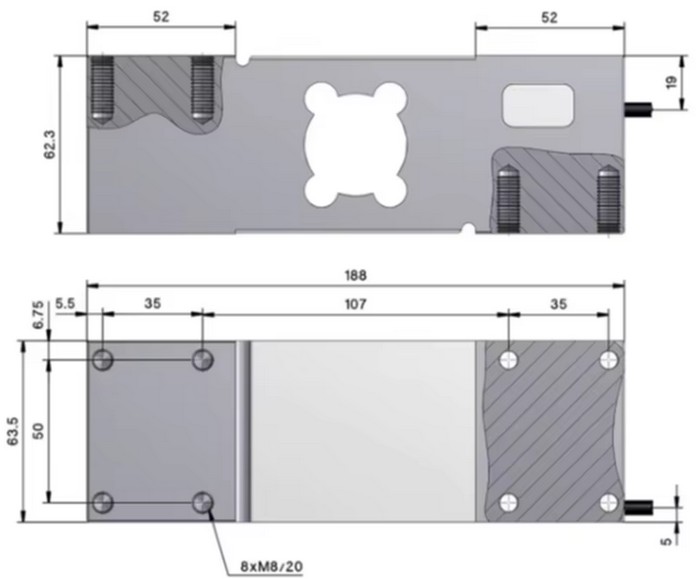

Mechanik & Abmessungen

• Bauform: Single-Point / Biegebalken

• Gesamtlänge: 188 mm

• Breite/Höhe Grundkörper: 63,5 mm

• Bohrbild oben/unten: 4 Befestigungspunkte je Seite

• Randabstand zu den Enden: 35 mm · Mittenabstand zwischen den Feldern: 107 mm

• Deckplatten-Bereich: ca. 50 mm breit

• Schraubenmaß: 8× M8/20 (gemäß Zeichnung)

Die Zeichnung zeigt zusätzlich Passnuten/Anlageflächen sowie eingegossene Bereiche; bitte Toleranzen/Einbaumaße aus der technischen Zeichnung beachten.

Anschlussbelegung (4-Leiter + Schirm)

• +EXC / +E: Rot

• −EXC / −E: Schwarz

• +SIG / +S: Grün

• −SIG / −S: Weiß

• Schirm: an Erde/PE bzw. Masse potentialfrei auflegen

Einsatzbereiche

Plattform-, Paket- und Tischwaagen, Dosier- und Abfülltechnik, Kontrollwaagen, industrielle Prüfarbeitsplätze.

Montagehinweise

• Starre, plane Auflageflächen verwenden; auf verspannungsfreie Montage achten.

• Plattform zentrisch befestigen; Eckenlastkompensation erlaubt präzise Messung bis 600 × 800 mm.

• Kabel knick- und zugentlasten; Schirm einseitig erden.

• Für eichfähige Anwendungen nationale Vorgaben beachten.

Lieferumfang

• 1× Wägezelle C3, Nennlast nach Auswahl (100 – 750 kg)

• 1× Anschlusskabel ca. 5m, geschirmt
